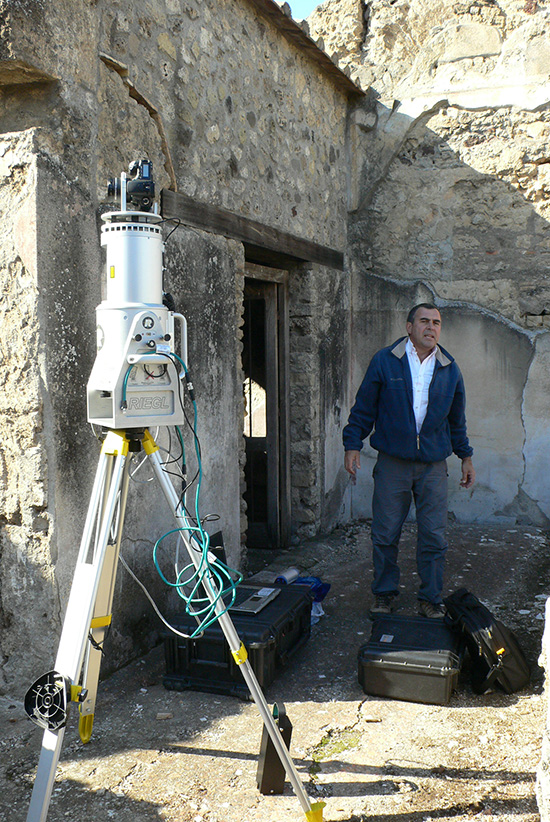

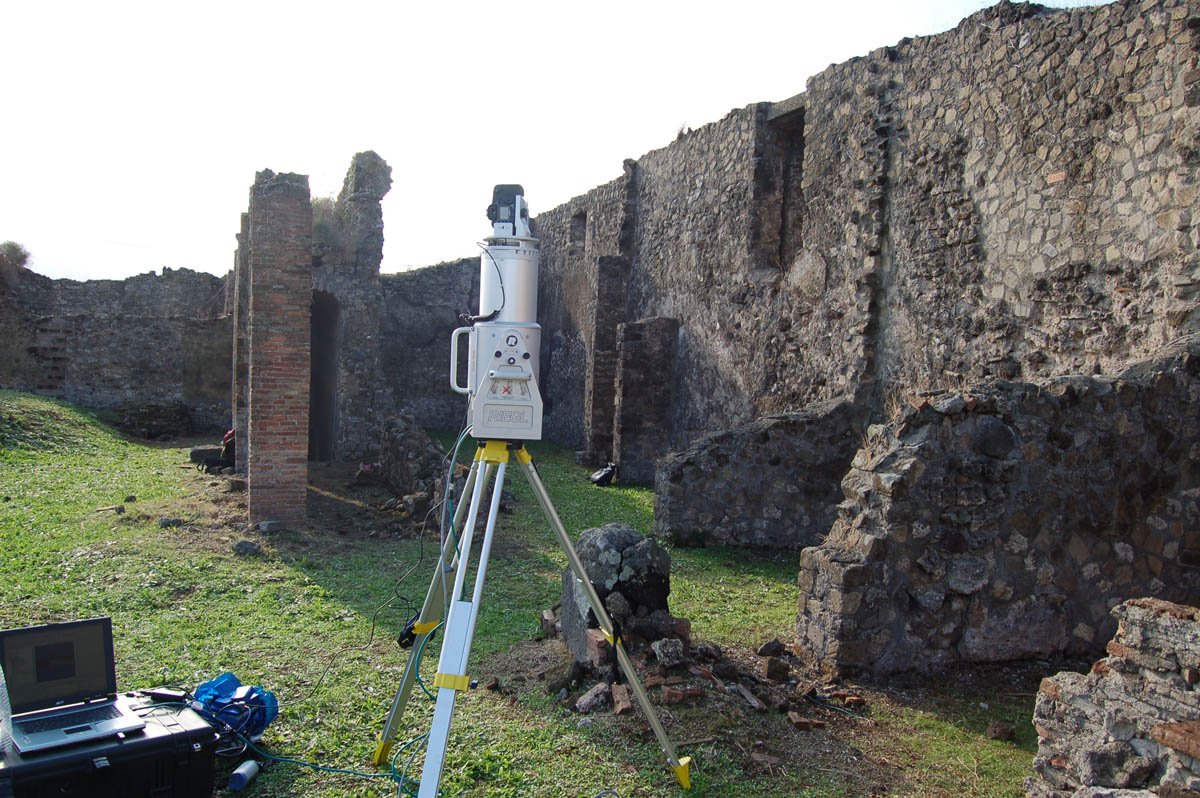

e utilizó un escáner Laser Riegl manejado por Miguel Ángel Alonso, profesor del Departamento de Ideación Gráfica de la Escuela de Arquitectura de la Universidad Politécnica de Madrid. Se realizaron 22 escaneados tomados desde diferentes puntos para captar la mayor superficie posible. Así se obtuvo una nube de millones de puntos que refleja la topografía universal exacta del edificio.

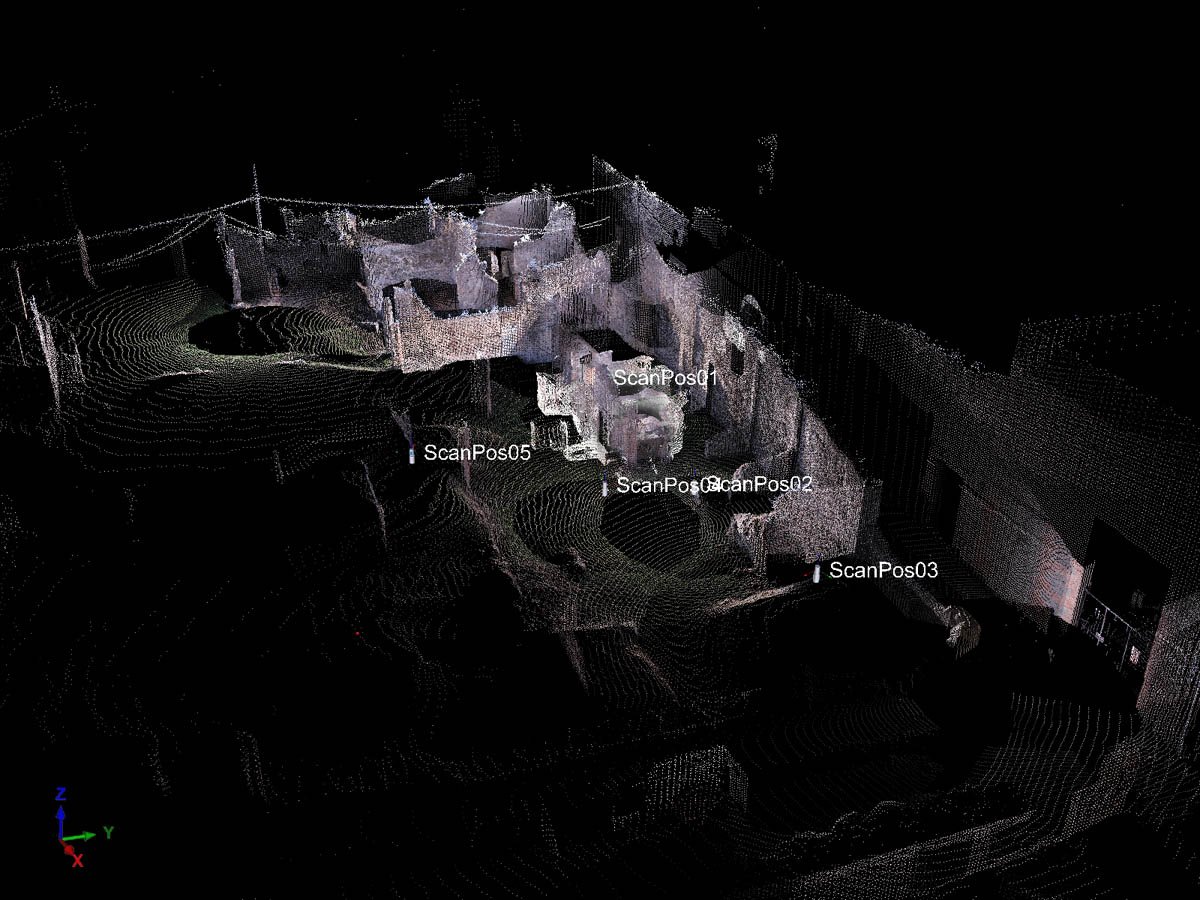

Los puestos de escaneado se planifican meticulosamente para captar todos los espacios de la casa. Mediante un trabajo de postproceso se unen todos las nubes de puntos parciales para obtener la nube de puntos general.

escaner
escaner
escaner

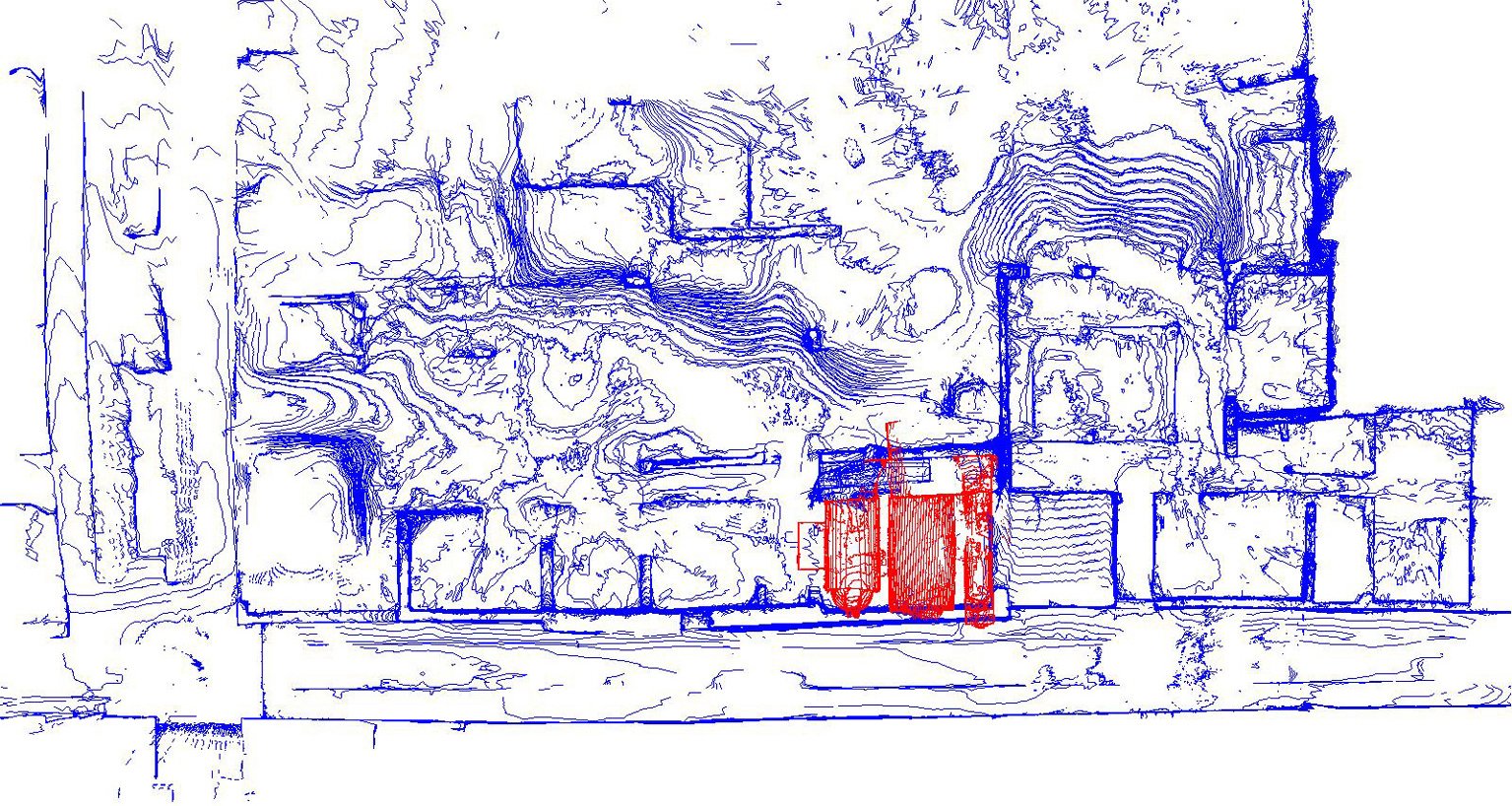

Entre las utilidades de la escanometría se encuentra la de la obtención de las curvas de nivel del yacimiento. También se pueden hacer secciones y cálculo de volúmenes. Al final de las campañas se realizará otro escaneado general con lo que el yacimiento quedará registrado topográficamente en su estado inicial y final. Se apreciarán entonces las restauraciones y los movimientos de tierra realizados.

escaner

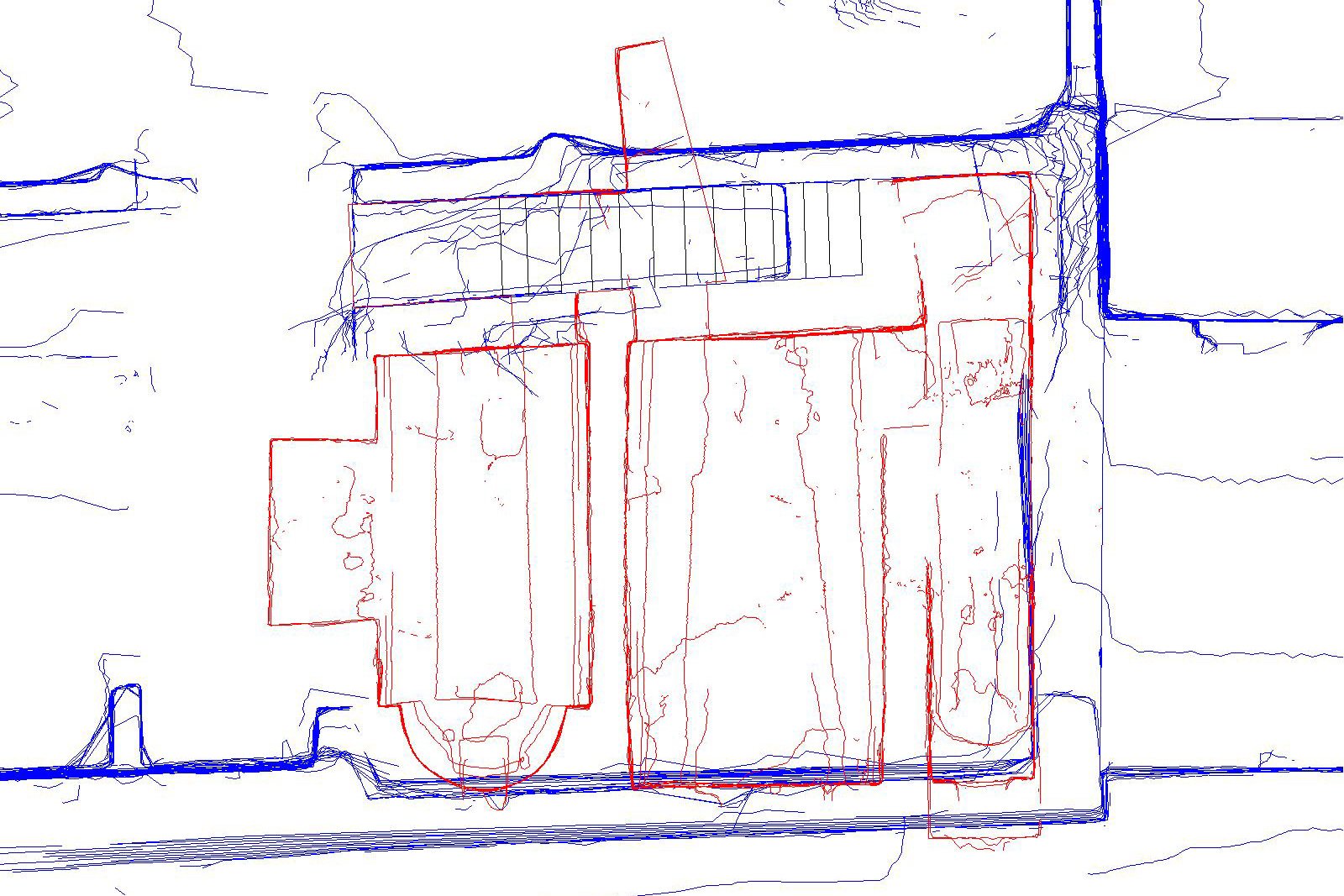

También se pueden realizar planos exactos de los edificios. En este caso se observa la relación espacial entre los muros de la primera planta de la casa (en azul) y de las habitaciones subterráneas (en rojo).

escaner

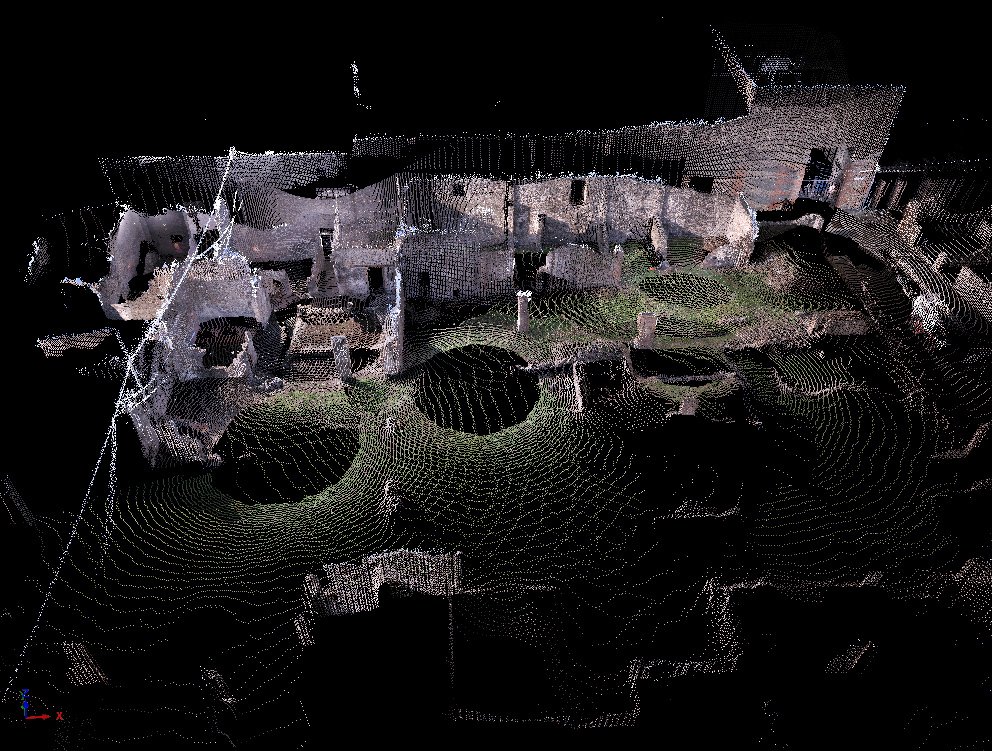

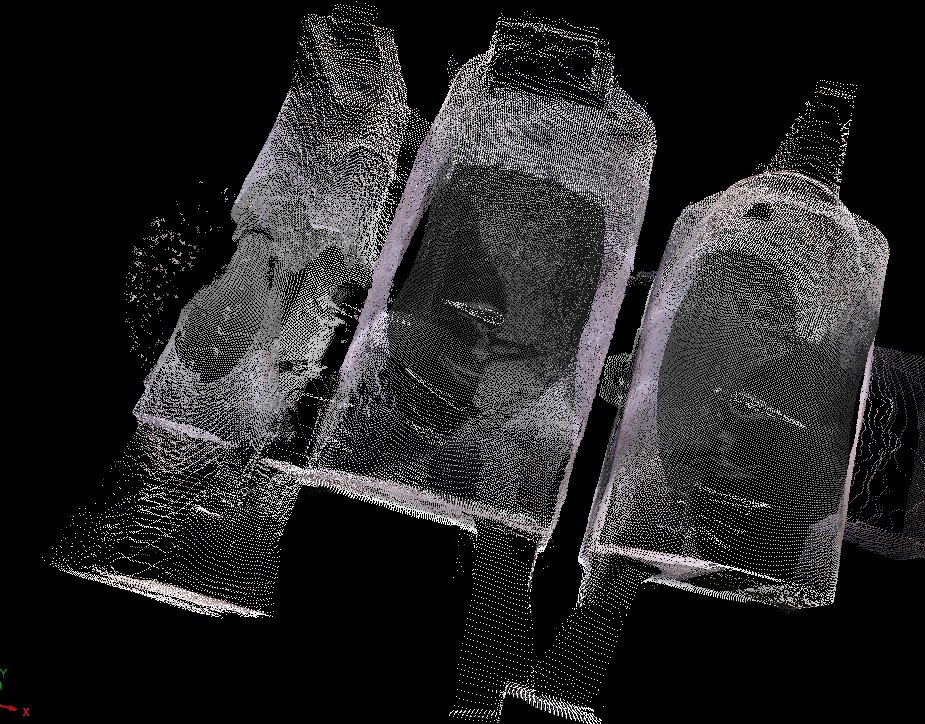

La densidad de la nube de puntos es mayor en las zonas cercanas al escáner, determinando superficies muy precisas. Las nubes de puntos son susceptibles de triangularse y exportarse a programas de modelado 3D, para desarrollar sus posibilidades de visualización multimedia.

escaner

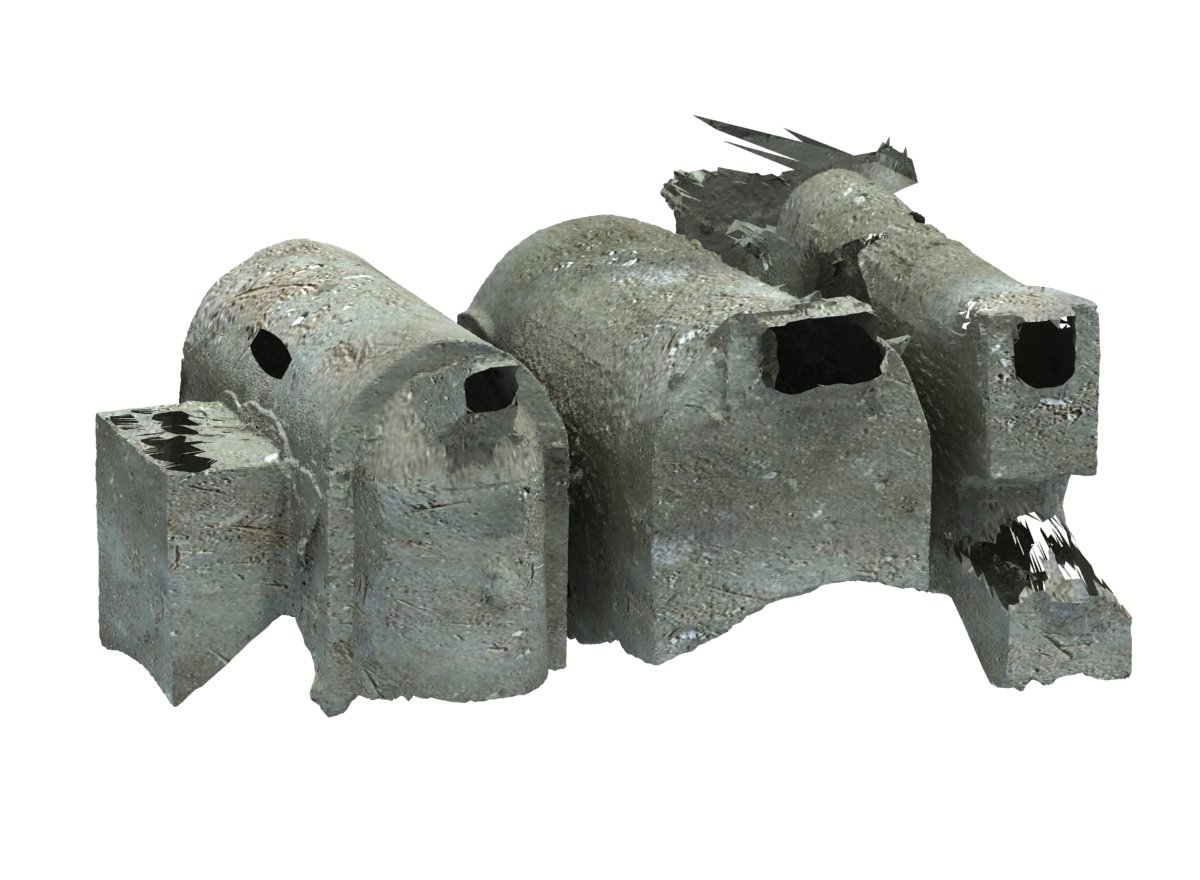

Imagen de las cocinas ya en malla 3D texturizada. Obsérvese que los volúmenes reflejan las superficies interiores de las habitaciones, que son las que el escáner "ve". Los espacios correspondientes a los muros quedan, así, huecos.

escaner

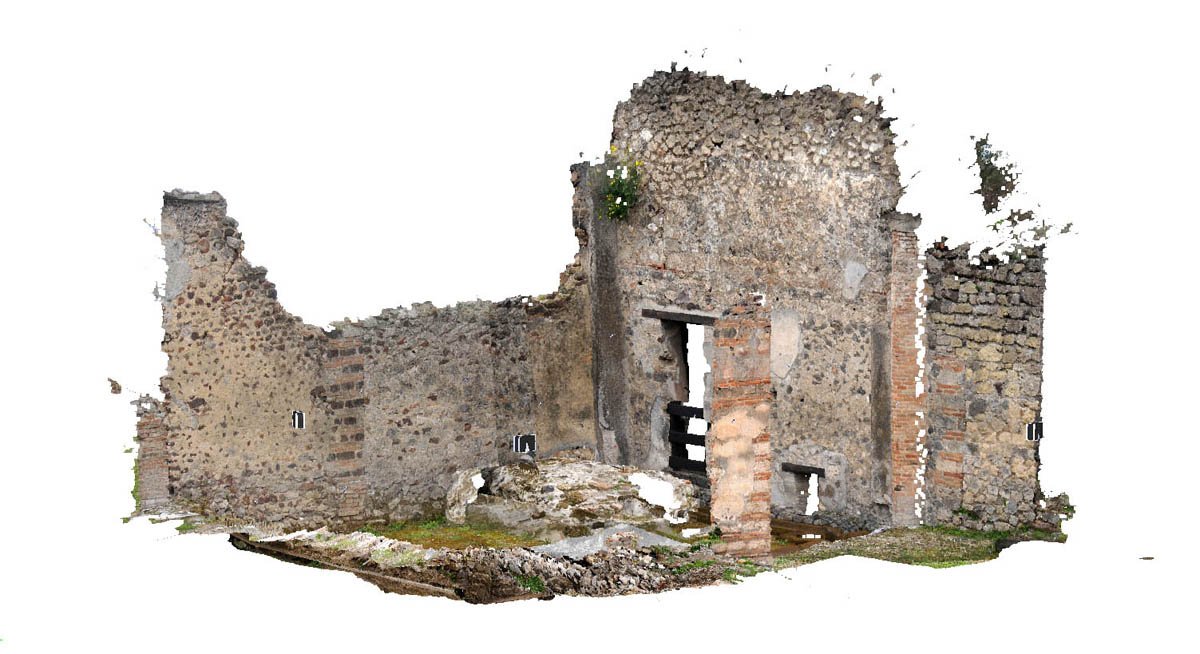

En 2012 se introdujo un nuevo escáner manejado por Christian Dietz de la UCM con mayor definición y visualización de las texturas.

escaner
Galería de imágenes de la sección

continuar >>>Estudios sobre la escanometría y su aplicación a la reconstrucción 3D
